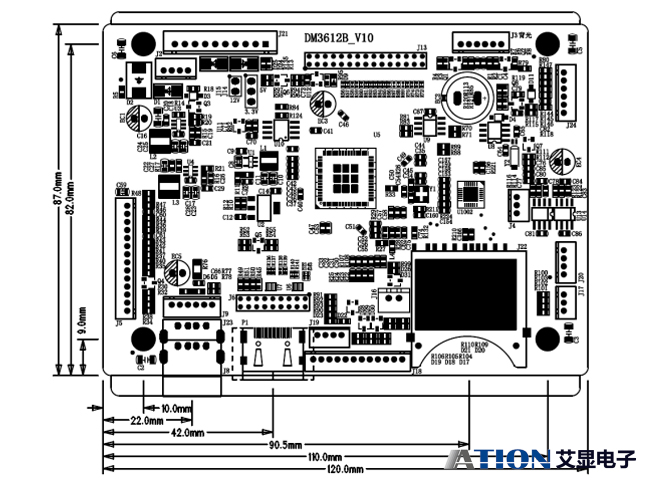

DM3612B单机播放板
本产品是我司推出的一款专用于车载液晶显示器驱动主板。适用接口类型为双口或单口
LVDS 的显示屏；可实现模拟 R、G、B 信号、HDMI 信号、CVBS 信号处理,支持 USB,SD 卡接
口多媒体播放。
主芯片采用 32-bit RISC 高速高性能 CPU。R G B 端口输入支持到 1080P。HDMI 符合 1.4b
标准，HDCP 符合 1.4 标准。
LVDS 的显示屏；可实现模拟 R、G、B 信号、HDMI 信号、CVBS 信号处理,支持 USB,SD 卡接
口多媒体播放。
主芯片采用 32-bit RISC 高速高性能 CPU。R G B 端口输入支持到 1080P。HDMI 符合 1.4b
标准，HDCP 符合 1.4 标准。
|
输入信号 |
模拟R、G、B |
支持模式 |
DOS、VGA、SVGA、XGA、SXGA、UXGA、WXGA、WXGA+、WSXGA+ |
|
色彩 |
可达32BIT |
||
|
行同步范围 |
25KHz-85KHz |
||
|
场同步范围 |
60-75Hz |
||
|
HDMI信号 |
支持模式 |
480p、720p、1080p |
|
|
HDMI |
1.4b |
||
|
HDCP |
1.4 |
||
|
CVBS信号 |
PAL、NTSC、SECAM |
||
|
音频功放 |
功放类型 |
D类 |
|
|
负载阻抗 |
4Ω |
||
|
功率 |
2x3W |
||
|
串音 |
-95db |
||
|
电源 |
输入电压 |
10-14v |
|
|
工作功耗 |
<3W |
||
|
待机功耗 |
<0.8W |
||
|
屏电压 |
3.3v/5v/12v |
||
|
电源操作 |
工作模式、待机模式 |
||
|
其它 |
OSD语言 |
简体中文、英语 |
|
|
OSD功能 |
自动调整、色彩调整、图像调整等 |
||
